スリット裏当金 - 製品情報
高品質でスピード施工
コラム用裏当金「スリット」は、弊社で独自に改良、製品化した商品です。溶接作業の現場で、手で容易に曲げることができ、そのままコラムの内側にフィットさせる画期的な商品です。一体型やコの字(二分割）製品とは違い、治具の使用や炙る手間も省け、加工コスト、時間を大幅に削減できることで、ご好評いただいております。
中でもスリット角付は、取り付けるだけで5mm、6mm、7mmのルートギャップが出せ、仮組みの作業時間を大幅に短縮、工場内の効率化を実現します。
中でもスリット角付は、取り付けるだけで5mm、6mm、7mmのルートギャップが出せ、仮組みの作業時間を大幅に短縮、工場内の効率化を実現します。
多彩なラインアップ
ＲＧ(ルートギャップ＝角付)5mm/6mm/7mm、特殊裏当金のセットバックや絞り(テーパー管) (詳細は特殊裏当金ページ)等、ご要望にお応え致します。各コラムメーカー(日鐵・JFE他)のサイズ、STKR・BCR・BCPに対応致しております。
※材質はSN490Ｂ材のみの製作となります。
スリット裏当金(二分割)
FB9×25、FB9×25(3×6TEPA)
サイズ：100×100～1,000×1,000
STKR・BCR・BCP用製作
スリット裏当金(二分割 現場ジョイント)
FB9×50(4×18TEPA)、FB12×50(4×18TEPA)
サイズ：200×200～1,000×1,000
STKR・BCR・BCP用製作
※FB12×70(テーパー加工になります)
スリット裏当金 角付(二分割)
FB9×25、FB9×25(3×6TEPA)
サイズ：100×100～1,000×1,000
STKR・BCR・BCP用製作
ルート：5mm・6mm・7mm(指定ない場合は、6mmで製作)
※100・125サイズは角が3ヶ所となります。
スリット裏当金 角付(二分割 現場ジョイント)
FB9×50(4/18TEPAのみ)
サイズ：200×200～1000×1000
STKR・BCR・BCP用製作
ルート：32mmのみ
スリット裏当金 (コラム板厚 t6mm専用裏当金)
FB9×25、FB9×25(3×6TEPA)
サイズ：100×100～250×250
シームスリット裏当金(二分割)
FB9×25、FB9×25(3×6TEPA)
サイズ：400×400～1,000×1,000
BCP用製作(1シーム用か2シーム用、ご指示をお願いします)
シームスリット裏当金 角付(二分割)
FB9×25、FB9×25(3×6TEPA)
サイズ：400×400～1,000×1,000
BCP用製作(1シーム用か2シーム用、ご指示をお願いします)
ルート：5mm・6mm・7mm(指定ない場合は、6mmで製作)
シームスリット裏当金仮組施工手順
※SN490B FB9×25 BCP専用
丸パイプ用スリット
丸スリット裏当金(１リング=1本)
FB9×25、FB9×25(3×6TEPA)
サイズ：101.6Φ用～609.6Φ用
※ご注文は4本以上にてお願い申し上げます。

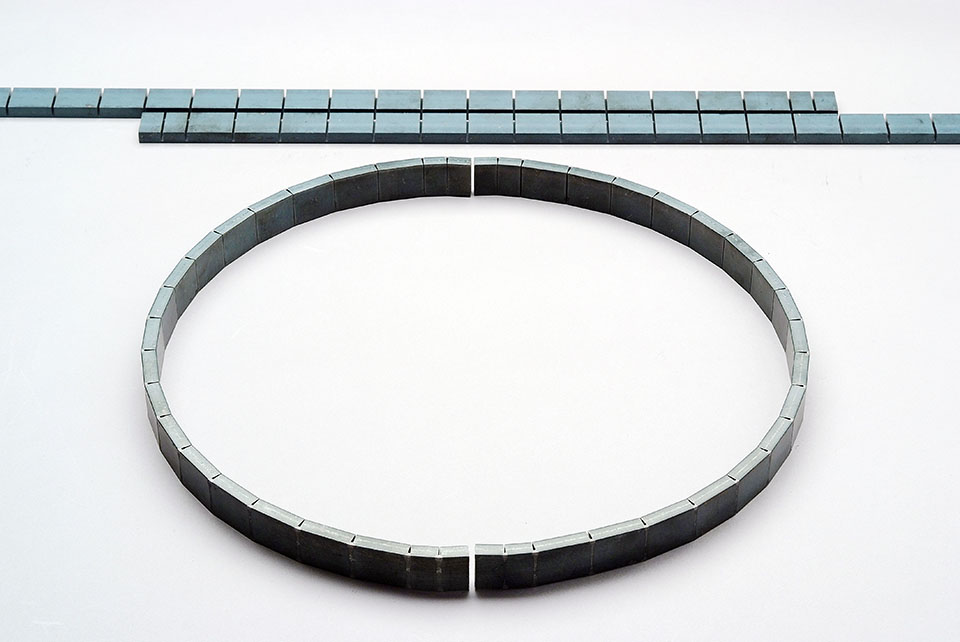

丸スリット裏当金(半丸＝２本)
FB9×25、FB9×25(3×6TEPA)
サイズ：216.3Φ用～1219Φ用
※ご注文は2組(4本)以上にてお願い申し上げます。
|
