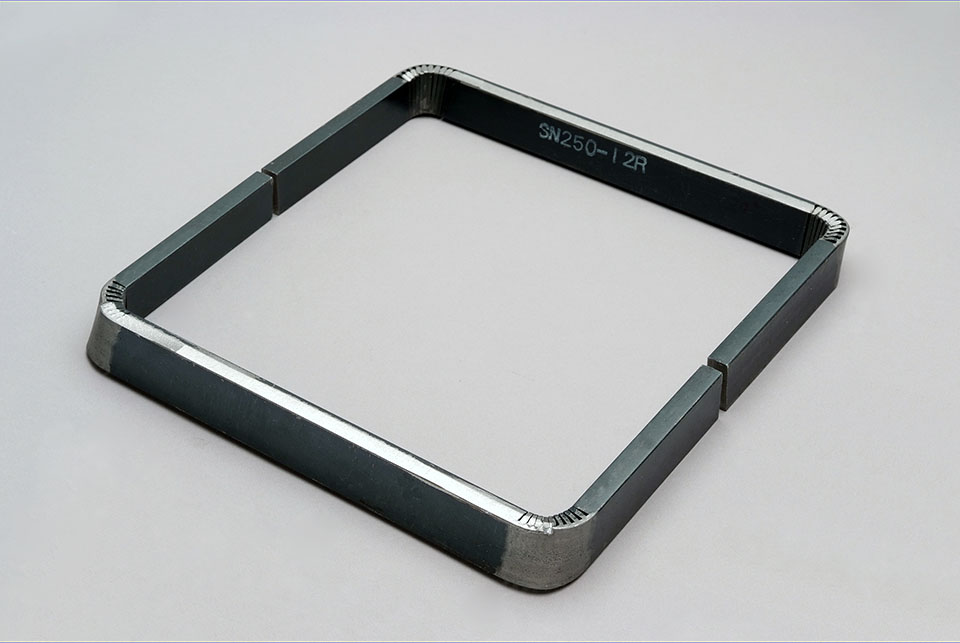

絞りコラム(テーパー管)用裏当金(二分割)

FB9×25のみ　材質SN490B 　
サイズ：1面・2面・3面・4面絞り
※製作可能サイズ：300サイズ以上
※角度は要相談
※テーパー・角は付けられません

絞りコラム用裏当金

スリットタイプを加工してR部分から傾斜を入れ1～4面絞りのコラムに対応

FB9×25のみ
※角度はご相談下さい

コラムセットバック用裏当金(二分割)

FB9×25のみ　材質SN490B
サイズ：BCR角度15°以下、BCP角度10°以下
※製作可能サイズ：300サイズ以上
※テーパー・角は付けられません

コラムセットバック用裏当金(FB組合せ)

FB9×25のみ　材質SN490B
サイズ：コラム板厚6mm・9mm用
4本のFB9×25を組み合わせて使用
(両端R加工材2本、両端mmｶｯﾄ材2本使用)

丸パイプ絞り(テーパー管)用裏当金(半丸)

FB9×25のみ　材質SN490B
製作外径：300Φ以上、角度15°以下
※テーパー・角は付けられません

丸パイプセットバック用裏当金(半丸)

FB9×25のみ　材質SN490B 　
製作外径：300Φ以上、角度15°以下
※テーパーは付けられません
